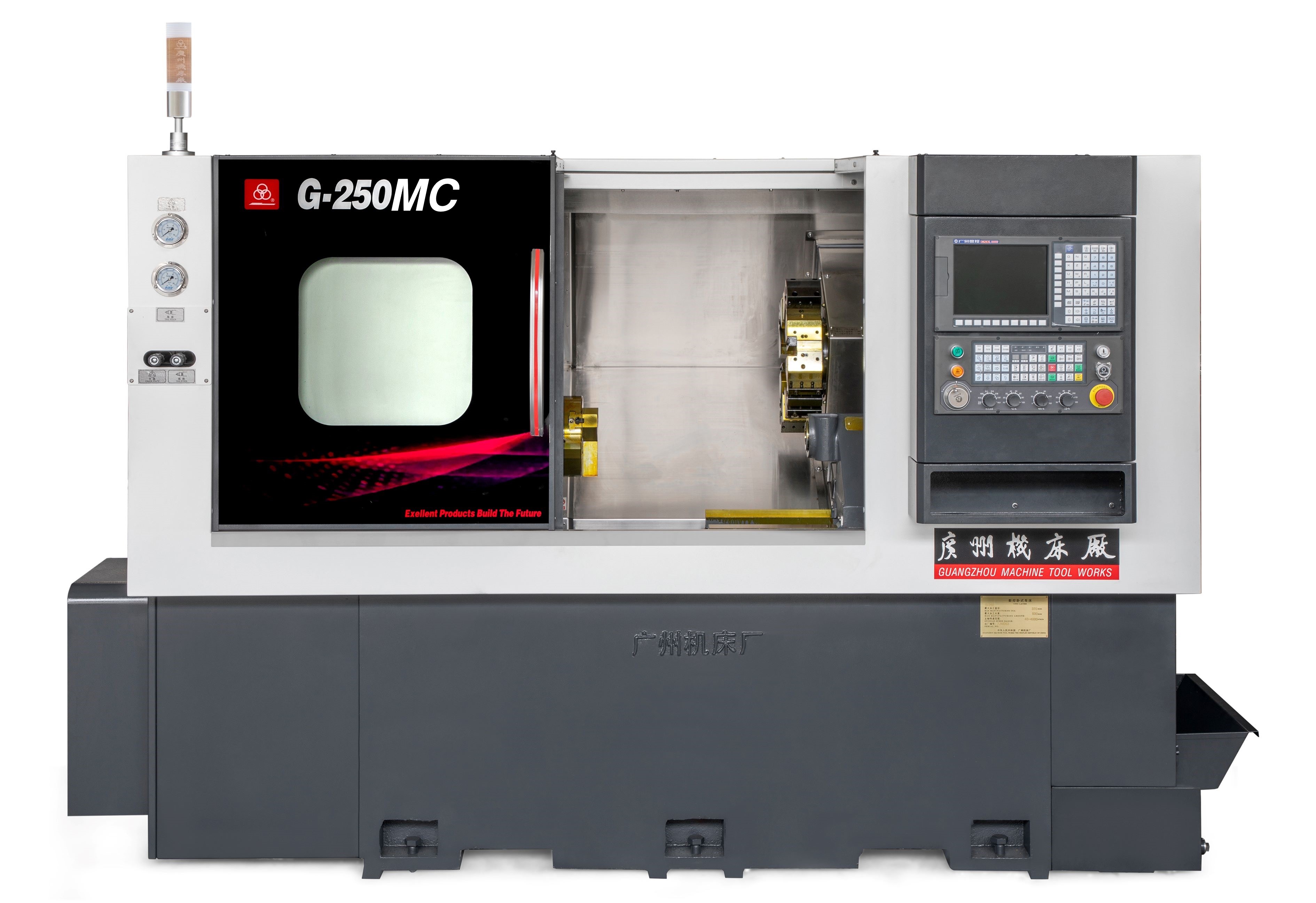

G-250MC

产品介绍：

G-250MC是一款具有3轴3联动功能的卧式车铣复合机床，机床配置有X,Z,C三轴，可实现各种车、铣、钻、镗等复合加工，公司可以根据用户加工要求提供有效的整体解决方案。

适用行业：

广泛应用于各行业内中、小型轴类、套筒类、盘类零件的车、铣、钻、攻丝等复合加工。

产品特点：

1）机床是平床身斜床鞍结构：整体床身、床脚树脂砂铸造成形，纵向导轨水平放置，床鞍在水平导轨上作纵向进给移动，滑板在30°倾斜的床鞍导轨

上作横向进给移动，减少主轴箱、尾座及床鞍的安装高度，极大提高整机刚性。

2）主轴为高精度的套筒式主轴，配高精度内装式磁环编码器，分度精度高，满足C轴加工要求。

3）尾座采用自动可编程尾座，方便操作应用。

技术规格：

	项目	单位	G-250MC/600		G-250MC/400		备注
工作范围	最大回转直径	mm	Φ580
	最大盘类加工直径	mm	Φ300
	最大加工长度	mm	600		400
	床鞍与水平倾斜度	度	30
主轴	主轴电机	kw	11/15(连续/30分钟）
	主轴轴端		A2-6
	主轴通孔直径	mm	Φ62
	最高转速	r/min	4500
	精度	mm	径向跳动≤0.008，轴向窜动≤0.005
坐标轴	X轴最大行程	mm	165
	Z轴最大行程	mm	670	470
	X轴伺服单元		15Nm,4000r/min
	Z轴伺服单元		15Nm,4000r/min
	X轴最大速度	m/min	24
	Z轴最大速度	m/min	24
	定位精度	mm	X±0.006, Z±0.011
	重复定位精度	mm	X±0.003, Z±0.003
刀架	刀架型式		伺服动力刀架
	刀位数	工位	12
	外径、端面刀柄规格	mm	25X25
	内孔刀座直径	mm	Φ32
	动力头夹头规格		ER32
夹紧装置	卡盘		8"三爪中空液压卡盘
夹紧装置	油缸		中空回转油缸
液压尾座	顶尖套最大行程	mm	100
	尾座最大行程	mm	400
	顶尖套锥度		MT5
液压系统	油箱容量	L	60
液压系统	液压泵压力	kg	15-35
排屑	自动排屑机（选配）		链板式除屑输送机及接屑车
其它	机床总电容量	kw	29			25
	外形尺寸：长X宽X高	mm	3100X1800X2000			2750X1800X2000
	净重	kg	3800			3500
